产品简介:

产品咨询:

服务热线:020-39961033
电子邮箱:52047082@qq.com

产品详情

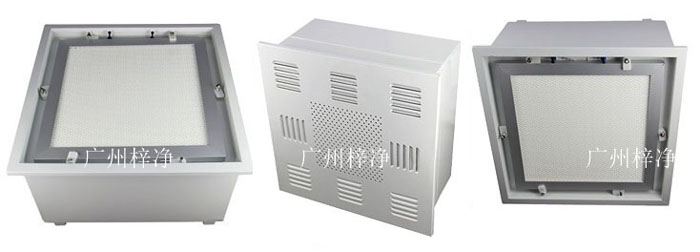

液槽式高效送风口又称为液槽密封式高效送风口、液槽送风口。高效送风口是用作改造和新建1000-300000级各级洁净室的终端过滤装置,是满足净化要求的关键设备。高效送风口包含静压箱,散流板,高效过滤器,与风管的接口可为顶接或侧接。

液槽式高效送风口包含静压箱,散流板,液槽高效过滤器,和风阀。与风管的接口可为顶接或侧接。液槽密封式设计进一步增强其密封性和独特性。配套使用我司自产的液槽高效过滤器的框架周围有密封胶槽。
在安装过程中,装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶不会黏着在箱体四周的刀边上。

液槽式高效送风口|高效过滤器

液槽式高效送风口产品特点:
整体密封设计,从设计上彻底杜绝上下流泄漏的可能。
冷轧钢板焊接,并做打胶密封处理,箱体表面采用静电喷塑处理,耐腐蚀性强。
特殊的风阀调节装置,在风口底部可方便调节风量。
独特的液槽密封方式,自带PAO发尘口和浓度取样口,完全满足新版GMP-E规范要求。

液槽式高效送风口优点:
液槽送风口采用刀边型插入液槽过滤器的果冻胶内实现密封,避免了送风从安装间隙处泄漏,可一次性的通过DOP发尘的完整性检测;
液槽送风口上安装两个DOP接头,一个发尘,一个检测,方便用户在过滤器出风面对单台过滤器进行DOP发尘检测和测试高效过滤器的压差,快拆接头下接的软管通到箱体底,这样可以保证过滤器上游发尘浓度均匀;
旋转式压块,方便过滤器的安全、快速更换;液槽密封保证更换过滤器无泄漏;
液槽送风口跟普通送风口一样,可以做GH320,GH484,GH610,GH630,GH726,GH915,GH968,GH1220,GH945,GH1260等标准型,同时尺寸也可以根据客户的要求制作。

液槽式高效送风口|高效过滤器

我司现有的液槽过滤器铝型材:
液槽过滤器铝型材80,90,150,220,可以配150,220厚度的有隔板高效过滤器,也可以配80厚度的无隔板高效过滤器,按风管的接入位置分为顶部送风和侧面送风,其中顶部送风可以在进风口加焊均流板,使箱体内的静压更加均匀,同时使过滤器出风面的风速更均匀。DOP下调式送风口(在过滤器出风面可以调节风量)技术也上线,可以满足不同客户的特殊要求。

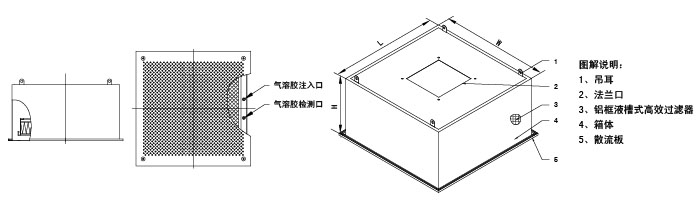

液槽式高效送风口产品构成:

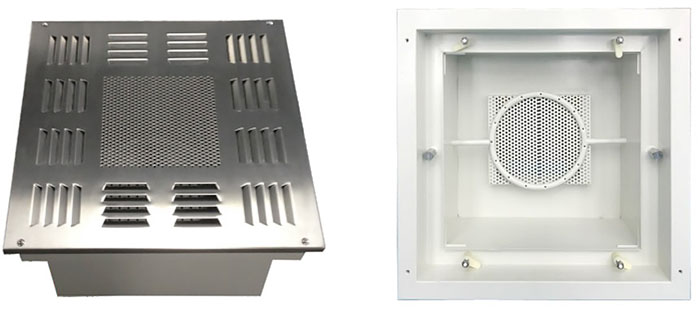

箱体材质:冷轧钢板静电喷塑,可以提供不锈钢或者铝板材质
散流板:冷轧钢板静电喷塑,可以提供不锈钢材质
散流板类型:散流面板,可以提供圆孔板、漩涡扩散板或四路散射板
配备过滤器:液槽型高效过滤器
过滤器滤料:超细玻璃纤维
过滤器效率:H13/H14/U15三种效率可供选择
液槽胶:聚亚氨酯胶
密封胶:阻燃性聚氨酯胶
分隔物:热塑性胶
护面网:喷塑钢板网

液槽式高效送风口|高效过滤器

液槽密封式高效送风口蝶形风阀:
箱体顶部进风口中装有蝶形风阀,且在箱体底部的侧面用一个旋转的阀门调节装置控制,以调节进入洁净室内的风量。

液槽密封式高效送风口蝶阀调节装置:
位于箱体底部的蝶阀调节装置与蝶形风阀之间由一根金属调节细杆相连。可直接从底部旋转此装置以控制蝶阀,使得调节进入室内的风量变得简单方便。

液槽密封式高效送风口过滤器压件:
过滤器的框架通过箱体四周的过滤器压件所支撑固定,为方便更换过滤器,所有过滤器压件能自由旋转。并可防止空气通过倒行框架泄漏及箱体刀边滑出过滤器框架胶槽。

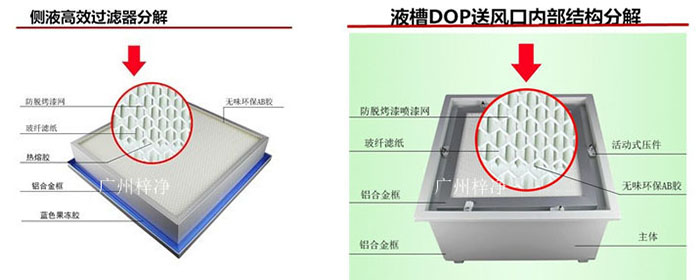

液槽密封式高效送风口液槽密封设计:
与液槽密封高效风口配套使用的Astrocel li过滤器的框架周围有密封胶槽。在安装过程中,装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶不会黏着在箱体四周的刀边上。

液槽密封式高效送风口参数说明:
液槽密封式高效送风口侧进风:HB-484、HB-610,HB-915、HB-1220、HB-1135。
液槽密封式高效送风口顶进风HB-484D、HB-610D、HB-915D、HB-1220D。
外形尺寸:554×554×540;680×680×520;985×680×470;1290×680×520;1210×600×250。

液槽式高效送风口|高效过滤器



液槽密封式高效送风口高效过滤器效率99.95%@MPPS;
液槽密封式高效送风口高效过滤器规格尺寸:484×484×220;610×610×150;915×610×150;1220×610×150;1135×535×70。
液槽密封式高效送风口额定风量m3/h:500,1000,1100,1500,2000,2500,3000。

液槽密封式高效送风口进风管尺寸A×Bmm:320×200,320×250,500×200,500×250,φ300。

液槽密封式高效送风口风管连接尺寸C×Dmm:370×250,370×300,550×250,550×300,φ300。

液槽密封式高效送风口吊杆间距E×Fmm:494×534,620×680,925×680,1210×680,1160×600。

高效送风口不同要求选择

1、高效送风口可根据客户不同要求选择侧面送风和顶部送风。

2、高效送风口静压箱可选用:冷轧钢板烤漆、201不锈钢、304不锈钢。

3、高效送风口可选配件:手动风量调节阀。
注:液槽式高效送风口可根据用户要求非标订制!
