液晶显示风淋室控制器称为液晶显示风淋室电路板，(风淋室智能控制器)风淋室控制器说明书，液晶显示风淋室控制器是每台风淋室都不开的配件，风淋室控制器也是风淋室配件之一的配置，液晶显示风淋室控制器又叫液晶显示风淋室电路板，分别主板和副板。液晶显示风淋室控制器以其直观的操作界面、控制器是风淋室的“大脑”，成为了风淋室控制领域。

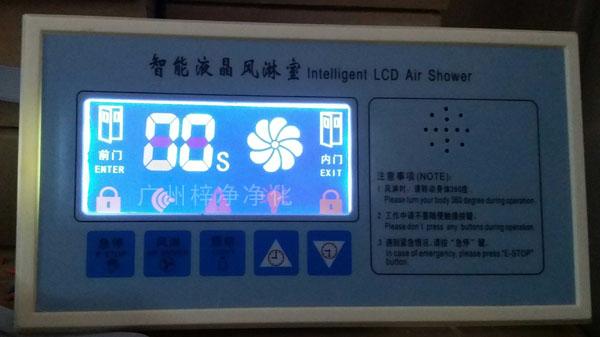

液晶显示风淋室控制器是在原有LED显示风淋室控制器基础上新研发的，液晶显示风淋室控制器主要是从美观觉度设计的。
液晶显示风淋室控制器具有LED显示风淋室电路板的所有功能，可自动实现可自动实现内、外门的互锁与解锁；照明的启停；人体自动感应以及风机的启停等功能。液晶显示风淋室电路板控制器在自动流程时有相关语音提示，并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

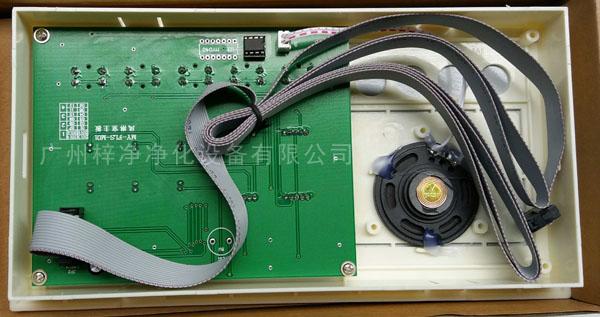

液晶显示风淋室控制器电路板主板开孔尺寸（注LED显示和液晶显示风淋室控制器主板开孔尺寸是一样的）。

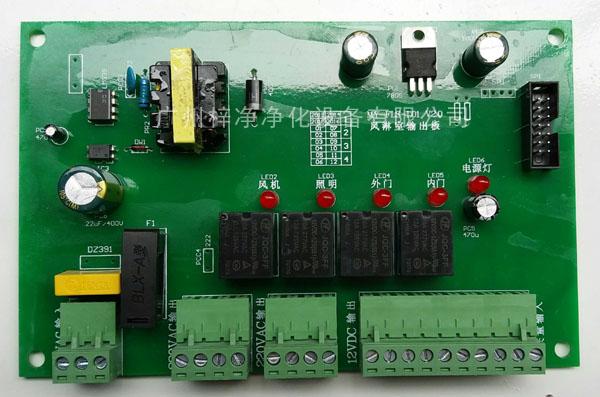

液晶显示风淋室控制器副板实物图（注LED显示和液晶显示风淋室控制器是一样的）
液晶显示风淋室控制器电路板使用注意事项：
1、产品开孔尺寸：L×W=245×125（MM）
2、产品使用的门磁开关要求：关门时触点闭合，开门时触点断开；
3、产品使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；
4、产品使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。
5、因风淋室线路板限制，各接口端子建议均不要外接大于100W设备， 如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。
液晶显示风淋室控制器主板开孔尺寸（注LED显示和液晶显示风淋室电路板主板开孔尺寸是一样的）
风淋室控制器说明书-风淋室控制器副板特写
1、强电输入接口
ａ、供电电源：220VAC（丝印标记为220VACIN）
2、强电输出接口
a、风机：1A220VAC（接交流接触器线圈,丝印标记为风机中继）
b、照明：1A220VAC（如灯管较多可接中间继电器,丝印标记为照明指示灯）
c、工作指示:1A220VAC（丝印标记为工作指示灯）
d、电源指示：1A220VAC（丝印标记为电源指示灯）
3、弱电输入接口
a、内门门磁开关：无源触点（丝印标记为内门磁）
b、外门门磁开关：无源触点（丝印标记为外门磁）
c、红外感应开关：无源触点（丝印标记为红外）
4、弱电输出接口
a、红外开关电源：12VDC（丝印标记为12V GO）
液晶显示风淋室控制器凭借其直观的界面、丰富的功能、稳定可靠的性能、人性化设计和广泛应用等特点，成为了风淋室控制领域的新趋势。
