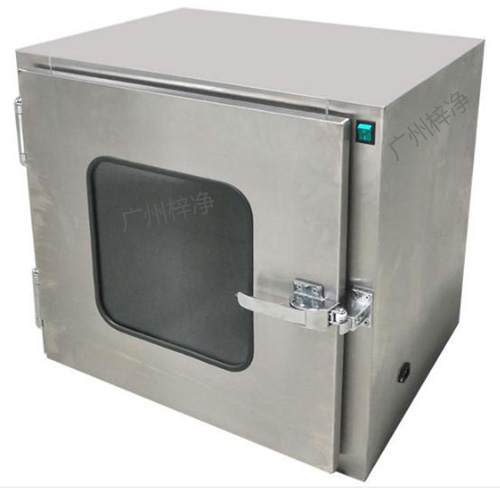

机械互锁传递窗

机械互锁传递窗

产品简介:

机械互锁传递窗内部采用连杆原理机械连锁,当机械互锁传递窗其中一扇门打开时,另一扇门内部弹出连杆,使门不能打开,当打开的门关闭时,另一扇门连杆通过弹簧自动收回,此时表示另一扇门可以自动打开。

产品咨询:

服务热线:020-39961033
电子邮箱:52047082@qq.com

产品详情

机械互锁传递窗工作原理:

内部采用连杆原理机械连锁,当其中一扇门打开时,另一扇门内部弹出连杆,使门不能打开,当打开的门关闭时,另一扇门连杆通过弹簧自动收回,此时表示另一扇门可以自动打开。

机械互锁传递窗

机械互锁传递窗配置:

1、产品材质:采用SUS304不锈钢、SUS201不锈钢、冷轧钢板烤漆(注:一般外箱体采用冷轧钢板烤漆,内胆采用不锈钢制作),平整光洁;

2、机械互锁装置:两侧门有机械的互锁装置,使两侧门不能同时处于开启状态;

3、观察窗:双门为大视角观察窗,装有玻璃,便于观察;

4、杀菌开关:装备有紫外线杀菌灯,杀菌开关控制着杀菌灯;

5、各配备紫外线杀菌灯一支,灭菌灯嵌在顶部;

机械互锁传递窗

机械互锁传递窗使用注意事项:

1、门轻开轻关。

2、两扇门具有互锁功能,当一扇门打开时,不能强行打开另一扇门。

3、请勿频繁触摸按钮。(针对有电器元件的传递窗)

4、打开门时禁止启动杀菌灯,杀菌灯对人体皮肤和眼睛有损伤。(针对有杀菌灯的传递窗)

机械互锁传递窗

机械互锁传递窗

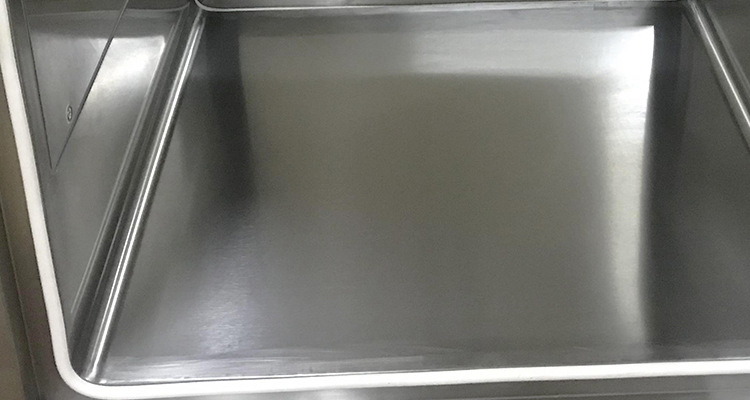

注:工作区有内圆弧设计和直角设计,如没有特殊要求,工作区按直角设计制作!

机械互锁传递窗技术参数:

型号

ZJ-PB-500

ZJ-PB-600

ZJ-PB-750

ZJ-PB-800

外形尺寸:宽*深*高(W×D×H)(mm)

660×500×590

760×600×690

860×700×790

960×800×890

外形尺寸:宽*深*高(W×D×H)(mm)

500×500×500

600×600×600

700×700×700

800×80×800

外箱体材质

外冷板烤漆或不锈钢(可选SUS201不锈钢或SUS304不锈钢)

内胆材质

可选SUS201不锈钢或SUS304不锈钢

互锁方式

电子互锁/机械互锁

可选配件

紫外线杀菌灯、臭氧杀菌

 电压/功率

220V 50HZ / 9W

注:可接受用户非标定制!

如果您有更高要求,可了解:内嵌式传递窗
