层流传递窗

层流传递窗

产品简介:

层流传递窗又叫自净传递窗,层流传递窗主要应用场所:生物制药、科研单位,疾控中心,大型医院,大学科研,生物洁净及应用的各种洁净区。

产品咨询:

服务热线:020-39961033
电子邮箱:52047082@qq.com

产品详情

层流传递窗工作原理:

层流传递窗是根据空气内循环的型式设计而成,风机迅速的将气吹出经过初效过滤器、高效过滤器变成洁净的空气,洁净的空气由均流板喷射出后气流速度高达0.38-0.57m/s,可有效的迅速的清除物体表面附着的尘埃粒子,循环风后经过初效过滤器双重过滤净化效果更著,使用性强。

层流传递窗

层流传递窗用途:

层流传递窗主要是用在生物洁净区作为物品的传递,主要应用场所:生物制药、科研单位,疾控中心,大型医院,大学科研,生物洁净及应用的各种洁净区。

层流传递窗

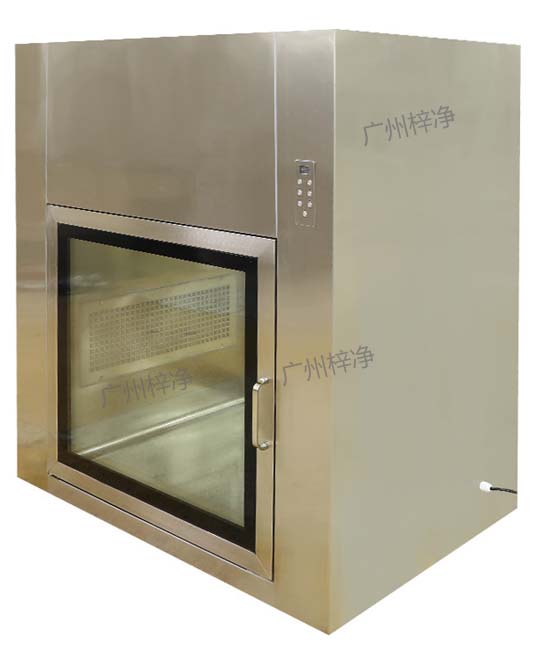

“梓净”牌层流传递窗标准配置:

1、外箱体及门采用优质砂光304不锈钢制作(国标厚度1.2MM),内胆采用304不锈制作,配不锈钢单开门,配不锈钢通道地板;
2、玻璃:双层中空玻璃;
3、电磁互锁,确保工作状态下两扇门不能同时打开;
4、配紫外线杀菌灯;
5、配G1级初效,H14高效两级过滤,确保使用净化等级;
6、垂直送风,侧回风;
7、电源220V 、 50HZ

层流传递窗

层流传递窗性能基本要求:

1、 层流传递窗内的洁净度要求:B级;

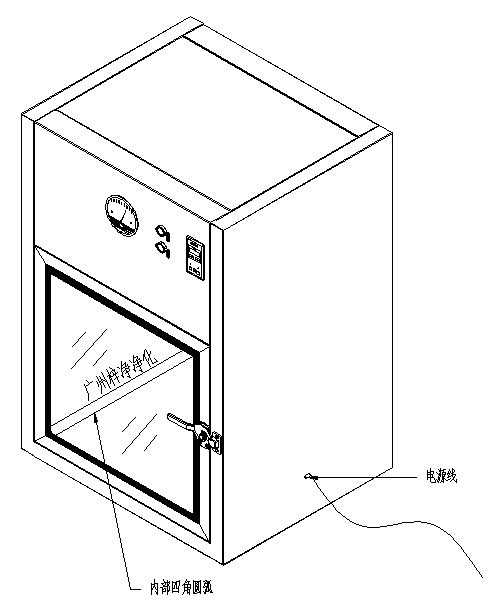

2 、内外双层壳体,内部四周圆弧处理,保证无缝隙连接;

3、采用层流设计,气流流向采用上送下回模式,底部采用304不锈钢冷轧板冲孔设计,并设置加强筋;

4 、过滤器:初效过滤器采用G4,高效过滤器采用H14;

5、风速:经过高效过滤器后出风风速控制在0.38-0.57m/s(在高效出风均流板下方150mm处测试);

6、压差功能:显示过滤器压差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;

7、控制功能:风机启动/停止按钮,配置内置式电子门互锁;设置紫外灯,设计单独开关,当两扇门关上时,紫外灯应出于开启状态;设置照明灯,设计单独的开关;

8、高效过滤器可单独从上部箱体进行拆卸和安装,便于维护和更换滤器;

9、在传递窗下部设置检修口,用于风机的检修;

10、噪声:传递窗正常运行时噪声<65db;

11、高效出风均流板:采用304不锈钢网板。

层流传递窗

层流传递窗材质要求:

1、层流传递窗的内外表面及框架均为304不锈钢,板材厚度≥1.5mm,表面进行抛光处理,表面光洁度应不低于RA1.2;

2、层流传递窗的框架均为304不锈钢,厚度≥1.2mm,表面进行抛光处理,表面光洁度应不低于RA1.2;

3、层流传递窗的可视窗采用钢化玻璃,钢化玻璃的厚度≥8mm;

4、圆角:采用304不锈钢,厚度≥1.2mm,表面抛光处理后的光洁度应不低于RA1.2;

5、 高效过滤器框架采用铝合金;

6、高效过滤器出风面均流板采用304不锈钢网板,板材厚度≥1.0mm,不得有毛刺。

层流传递窗

GMP对层流传递窗要求:

1、设备表面应光滑,无毛刺,不积尘,易清洁,所有缝隙采用食品级中性密封胶密封;

2、 设备要有适合空间进行维护保养和检修;

3、 所有电线都应隐藏不得外露;

4、所有仪表及测试用仪器仪表都需经法定部门校准,并可溯源。

层流传递窗技术参数:

层流传递窗

层流传递窗验证安装确认:
由供应商技术人员作为主要安装人员,工程部人员协助安装。安装过程中对装置及其工作状态进行检查。若确认过程中发现因为紫外灯管不符合要求而造成偏差,工程部人员负责紫外灯管的申购与更换。
传递窗应安装在非洁净区(培养室)与洁净区(洁净走廊)之间。非洁净区温度应为18℃~27℃;相对湿度应为40%~80%。
电源确认 设备的电源应正确连接,工作电源:AC (220±22)V。
装置确认 确认紫外灯管功率。
紫外灯管应正常,无损坏,匹配,紧密连接。
传递窗侧门垫圈应配套、密合、完好。
传递窗内部与紫外灯管表面应清洁,表面无尘土。
传递窗内表面材质应为不锈钢,平整光洁耐磨。
备件 确认是否有相同型号规格的紫外灯管备用。
